膜結構作為一種空間結構形式
最早可以追溯到遠古
人類用木頭搭建結構骨架
覆蓋上獸皮或草席
用繩子或石塊固定在地上
建成簡易的房子

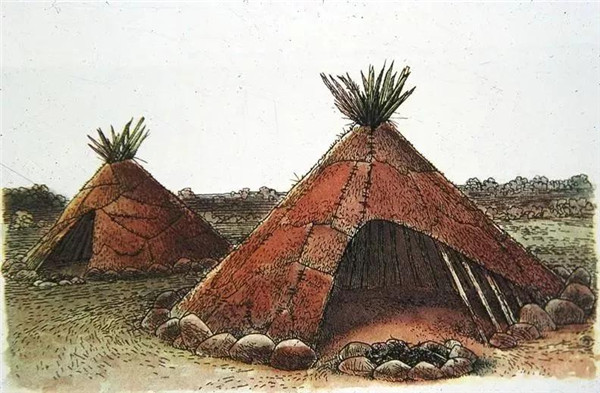

△ 以獸皮建造的帳篷
近代膜結構
受到馬戲團大型帳篷的啟發
并隨著新型膜材料和高強鋼索的研發
以自由、輕巧、柔美，充滿力量感的造型
在建筑領域的應用越來越廣泛

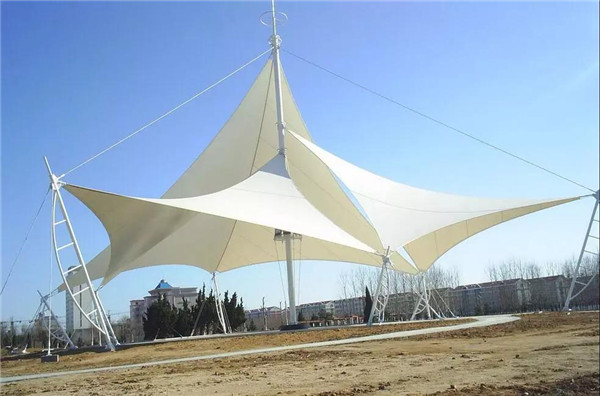

△ 常見的膜結構形式
此外
因為膜結構建造快、方便安裝和拆卸
特別適用于小型、臨時的
或使用年限較短的建筑
膜結構建筑打破了以往建筑形態的模式
以其獨特新穎、豐富多彩的造型、優美的曲線
成為城市的象征性建筑
給建筑設計師與規劃師提供了
更大的想象和創造空間
△ 現代膜結構創新設計案例
△ 現代膜結構創新設計案例
01.

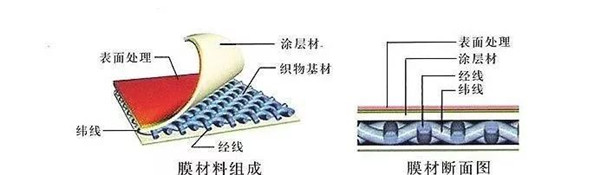

膜結構的材料特性
建筑中最常用的膜材料
主要有PTFE膜、PVC膜和ETFE膜三種
膜材的選擇
往往取決于建筑物的功能
防火要求、設計壽命和投資額
PTFE
▽
在極細的玻璃纖維(3微米)編織成的基材上
涂覆聚四氟乙烯等材料
· 永久性建筑的首選膜材料，使用壽命在20~30年以上；
· 強度高、耐久性好、自潔性好，且不受紫外光的影響；
· 高透光性，且透過的光線為自然散漫光，不產生陰影和眩光；
· 反射率高，熱吸收量少；
· 燃燒性能A 級；

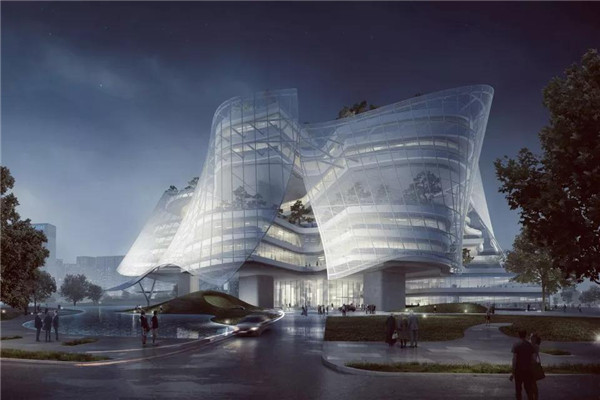

▲ 欣賀設計中心，廈門 / MAD
在立體花園的外側懸掛著半透明的 PTFE 膜材
在炎熱季節起到遮陽和通風作用的同時
也讓建筑看起來飄逸，輕盈
好像一層透薄柔軟的皮膚覆蓋在建筑骨架之上
馬巖松解釋——我覺得有意思的是
一棟內部具有理性邏輯的結構
看上去卻有隨風飄動的感覺

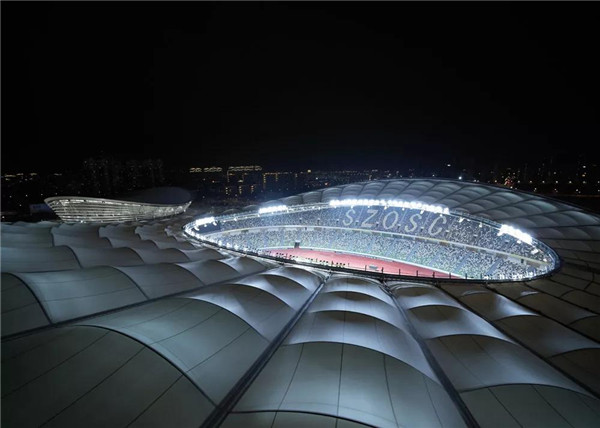

▲ 蘇州奧林匹克體育中心，體育場屋頂覆蓋PTFE膜，采用單層索網結構，這在中國尚為首創。
PTFE在1979年左右出現后
從各方面改善了膜材的特性
使得膜結構從帳篷或臨時性建筑
發展到永久性建筑
PVC
▽
以尼龍織物為基材
涂覆PVC 或其他樹脂
早期的膜材，使用年限一般為7到15年；
強度及防火性與PTFE相比具有一定差距；
自潔性較差，可在PVC涂層上再涂PVDF樹脂；
另一種涂有Tio2（二氧化鈦）的PVC膜，具有極高的自潔性；
燃燒等級B1 級，不及PTFE膜；

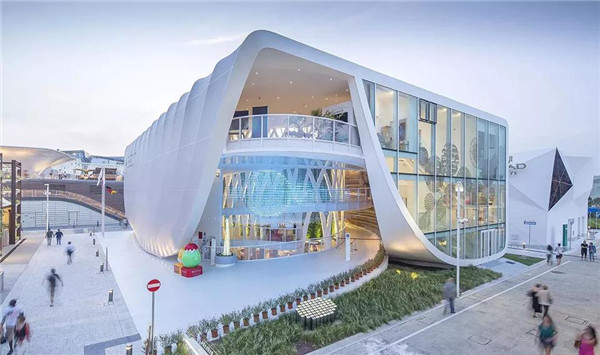

▲ “中國種子”—2015米蘭世博會中國企業聯合館，意大利
同濟設計集團
建筑表皮材料選擇白色PVC膜
并借助鋼結構大尺度懸挑
使建筑體量輕靈而飄逸
入口處簾幕掀起
建筑空間內外相生、上下貫通
與外部世博景觀相互融合
▲ 倫敦奧運會籃球館，可回收PVC膜在后面的結構的作用下形成優美的起伏
ETFE
▽
乙烯-四氟乙烯共聚物薄膜
非織物類
耐久性好，15年以上惡劣氣候，力學和光學性能不改變；
耐磨、耐高溫、耐腐蝕，絕緣性；
密度小，抗拉強度高，破斷伸長率達300%；
表面非常光滑，極佳的自潔性能，灰塵、污跡隨雨水沖刷而除去；
阻燃材料，熔后收縮但無滴落物。

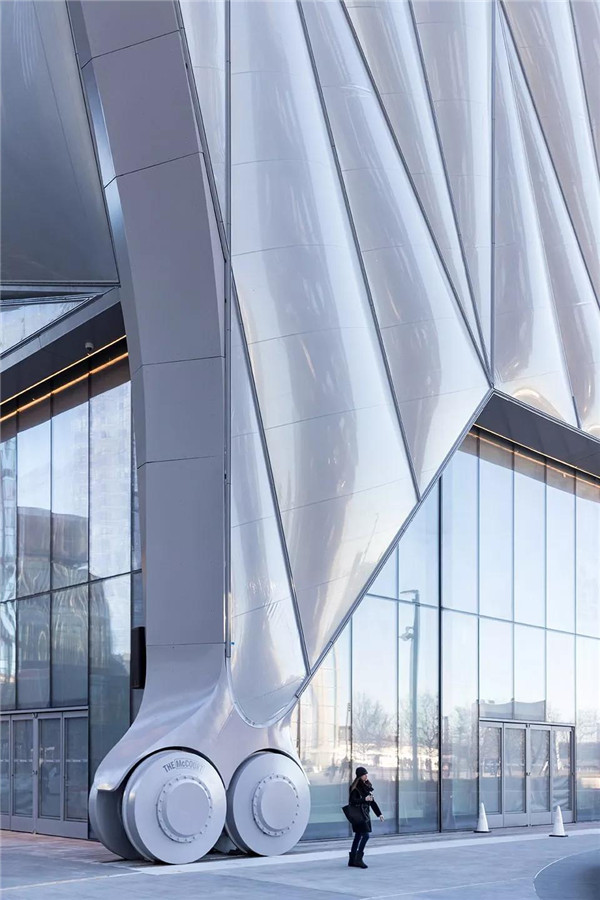

▲ The Shed藝術中心，紐約，ETFE覆面和滾輪裝置
The Shed的高度為37米
其可移動的外殼由裸露的鋼斜架構成
外部包覆以強韌而輕巧的透明ETFE墊層
這種材料擁有與隔熱玻璃相同的熱力性質
但質量要輕許多

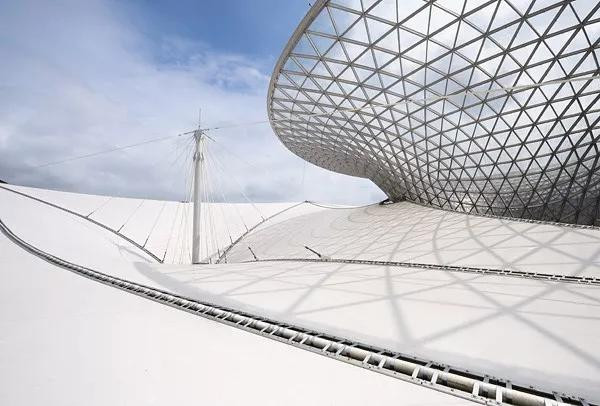

▲ 2019中國北京世界園藝博覽會中國館，由玻璃和ETFE膜作為頂面的二層展廳
02.
膜結構受力特性
（高效的張拉結構）
膜結構是以高強度的柔性薄膜材料
經張拉或充氣形成穩定的曲面
承受外荷載的結構形式
其造型自由、輕巧、柔美，充滿力量感
.jpg)

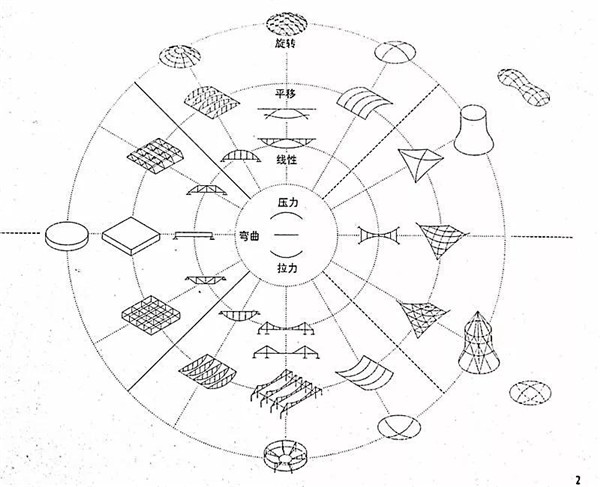

結構形式譜系簡圖
在上面的結構體系簡圖中
膜結構屬于利用形抗的全軸力張拉結構
其結構效率是非常高的
利用膜材料的高抗拉強度
單獨考慮膜材的跨度與其厚度的比值
可以達到1/10000
是最極致的輕型結構

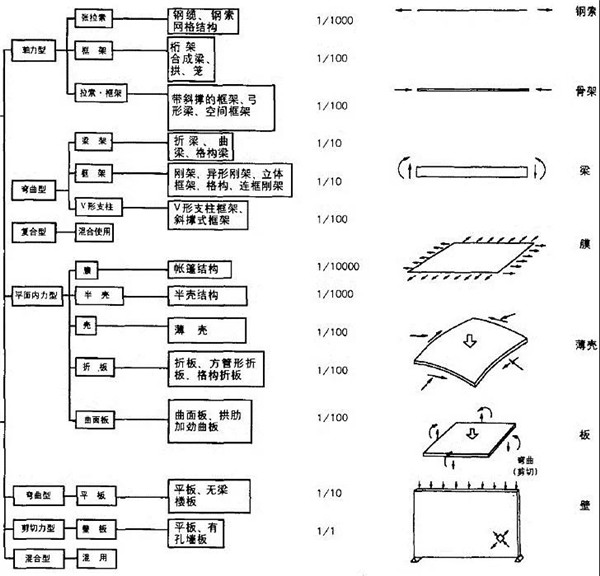

構件尺寸與跨度的比值(估算）
03.
膜結構形式分類
根據膜結構的成形方式和受力特點
一般可以分為
張拉膜、充氣膜和骨架膜三種
比較形象的比喻是
張拉膜像帳篷
充氣膜像熱氣球
骨架膜像蒙古包

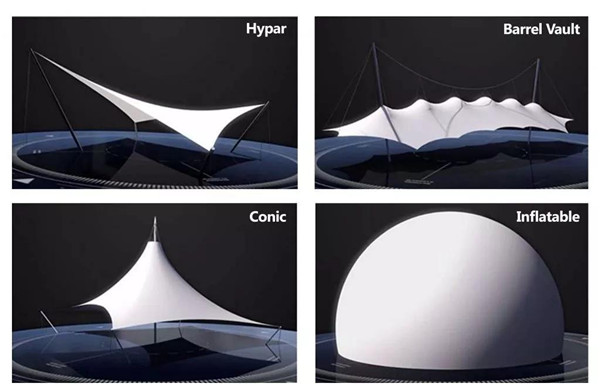

幾種張拉膜和充氣膜
張拉膜
利用馬鞍面或者其它曲面正反曲率的特點
給膜材施加張力
以提高膜結構的剛度
抵抗外荷載
弗雷·奧托
最早把這一創意應用于建筑
創造出自由多變
輕盈飄逸的建筑造型

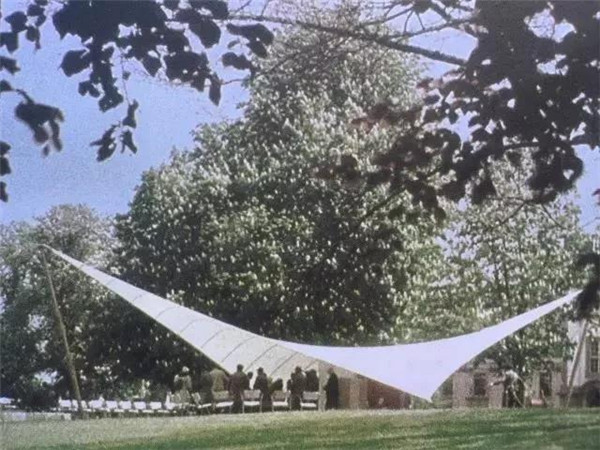

▲ 卡塞爾聯邦花園展覽音樂廳, 1955
奧托1955年設計卡塞爾聯邦花園展覽音樂廳
像是一個四點支撐的帳篷
依靠邊索給膜施加預應力
使帳篷的外形呈現兩頭向上、兩頭向下的形狀(馬鞍形)
這個設計宣告了帳篷設計進入了全新的時代

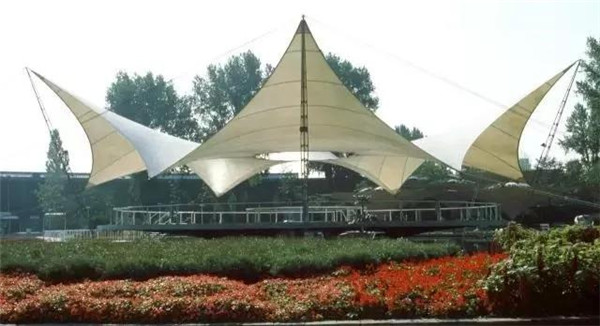

▲ 科隆園藝展舞場，1957
不久之后
他設計了科隆園藝展舞場
由6根梭形柱撐吊起張拉膜
再以6根穩定索向下壓住膜材以平衡受力
覆蓋了直徑33米的室外舞場區域
從結構體量和設計方面來說
該結構第一次超出了“帳篷”的意向
▲ 科隆聯邦庭院展覽入口拱門, 1957
科隆聯邦庭院展覽入口拱門
是膜和鋼結構拱的組合
拱門跨度34m，跨越整個售票大廳
鋼結構拱為膜提供張拉支承條件
膜張緊后又為鋼拱提供側向支撐
鋼拱的截面非常小
直徑僅為171mm、壁厚為14mm
如今，現場所呈現的是當年的復制品
與原作相比其跨度小而受壓拱的截面卻更大
1964年
弗雷·奧托成立了“輕型建筑研究所”
被稱為“建筑天空的起飛跑道”
他的代表作蒙特利爾博覽會西德館
德國慕尼黑奧運會雖然為索網張拉結構
但幾乎完美地呈現了張拉膜的形態
因為索網結構與張拉膜結構具有類似的受力原理

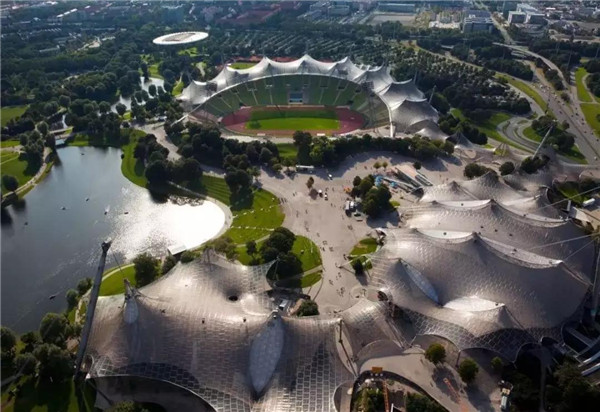

▲ 慕尼黑奧林匹克體育場

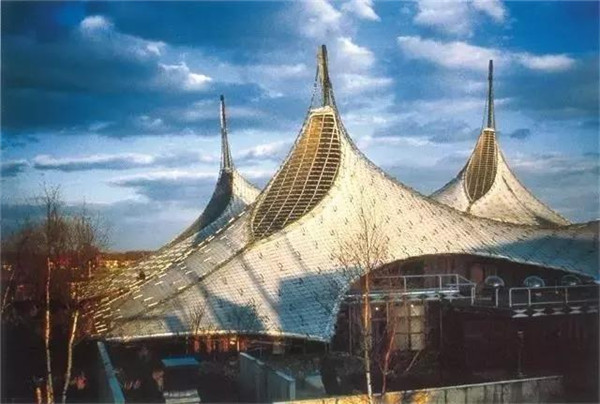

1967年蒙特利爾世博會的德國館
8根鋼鐵的桅桿和5厘米直徑鋼纜結成的索網
支撐起半透明的白色滌綸帳篷
這一輕型化大跨度的建筑
成為1972年慕尼黑奧運主場館的先聲
.jpg)
▲ 蒙特利爾博覽會德國館，1967
膜材一般不能單點受力
(局部拉應力過大，可能會撕裂)
當“膜”面內僅僅由一根桅桿支撐時
為了將膜材的內力傳遞到帳篷的高、低點上
通常需設置脊索、谷索、索圈（即“索眼”）來實現
類似于上圖蒙特利爾博覽會德國館的作法

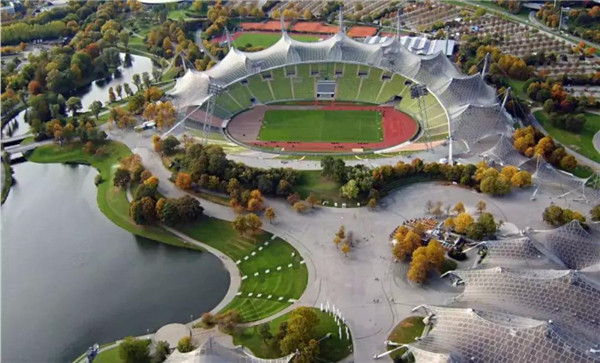

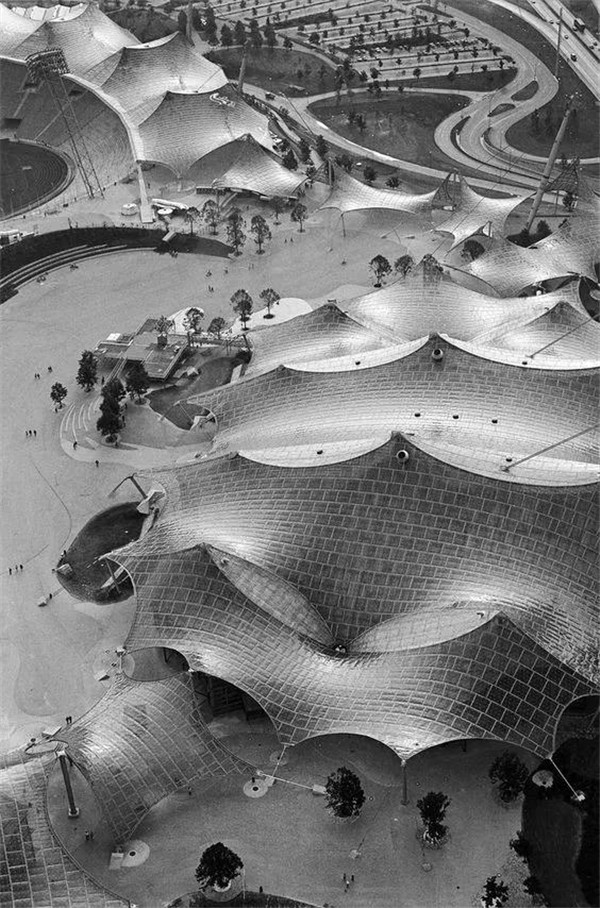

▲ 慕尼黑奧運會主場館, 1968–1972
丹佛國際機場航站樓
是為數不多的整體采用膜結構的機場
76米x285米的大空間
沿長邊方向劃分為17個單元

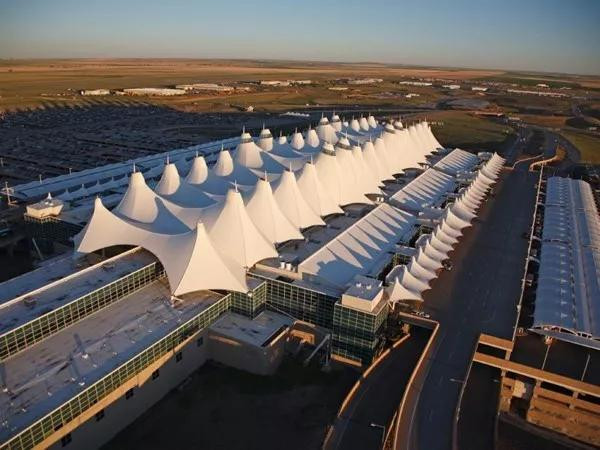

▲ 丹佛國際機場航站樓：鳥瞰
每個單元由間距45.8米的兩根支柱
撐起山峰形的脊索
柱間為起穩定作用的谷索
以脊索和谷索為邊界結構
其間的張拉膜材覆蓋建筑大空間
▲ 丹佛國際機場航站樓：室內

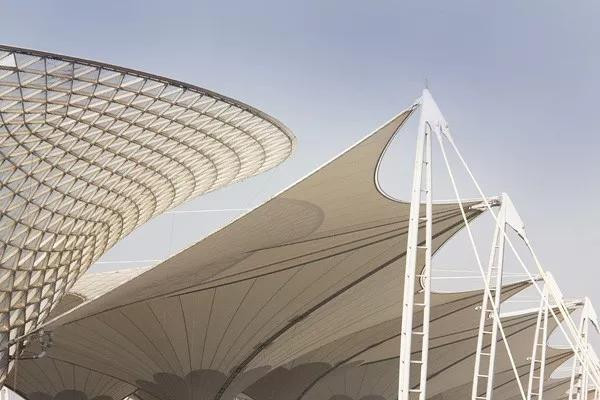

2010年上海世博會主入口的世博軸
也采用了張拉索膜結構
由德國SBA公司和華東建筑設計研究院設計
全長1045米、寬約100米的世博軸
由6個喇叭形的“陽光谷、13根大型桅桿
數十根斜拉索和巨大的膜結構組成

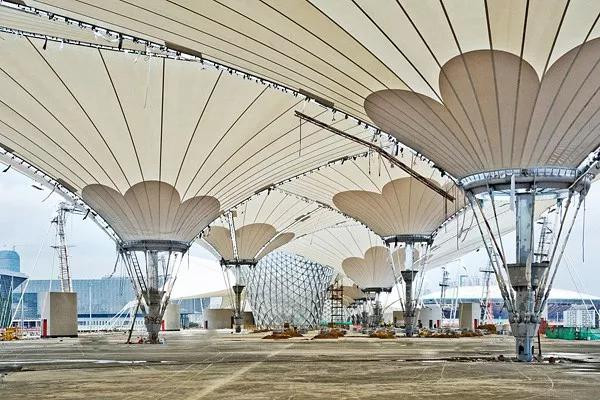

▲ 上海世博會世博軸，2010年
骨架膜
骨架膜是以剛性構件作為骨架
以膜材作為覆蓋材料
主要由剛性骨架承受外荷載
由于膜材的透光性和張力感
使得骨架膜結構的大空間更加明亮、開放、富有力度感

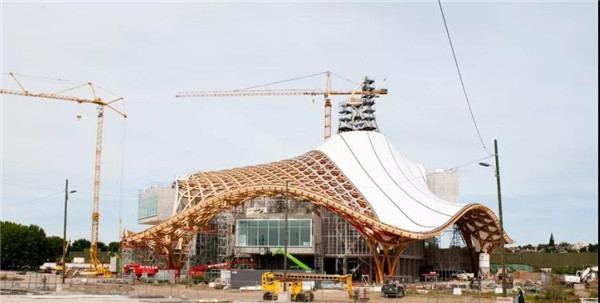

▲ 蓬皮杜梅斯藝術中心, 2010

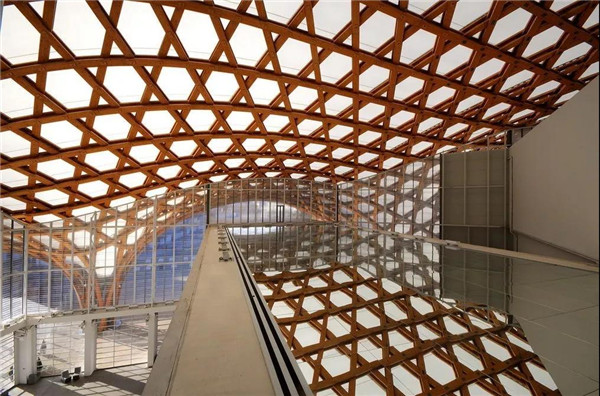

蓬皮杜梅斯藝術中心
由坂茂建筑事務所（Shigeru Ban Architects）設計
以15m跨度為模數
3個縱深長達90m的長方體彼此垂直層疊
木結構屋面表面覆蓋PTEE薄膜
呈現出極佳的效果
▲ 漢諾威世博會日本館，2000，坂茂、奧托

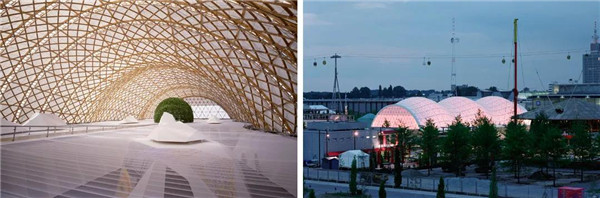

2000年，奧托和與坂茂合作了漢諾威世博會日本館
采用了與曼海姆大廳類似的網殼結構
只是屋面網格的木材換成了紙卷
充氣膜
利用氣壓使膜產生張力
以此來抵抗外力的結構
稱為充氣膜結構
具體又分為氣承式和氣脹管式兩大類
是現代膜結構擺脫馬戲團帳篷形象的一次嘗試
簡單地理解
氣承式是利用膜內外氣壓差
使膜產生拉力來平衡外荷載
類似于熱氣球
氣承式(熱氣球) / 氣脹管式(充氣棒)
氣脹管式的原理是
利用充氣使得管(梁或拱)形成抗彎和軸向剛度
以承擔外荷載
類似于常見的充氣棒
氣脹管式充氣膜所需要的氣壓比氣承式的更大
結構效率比氣承式低

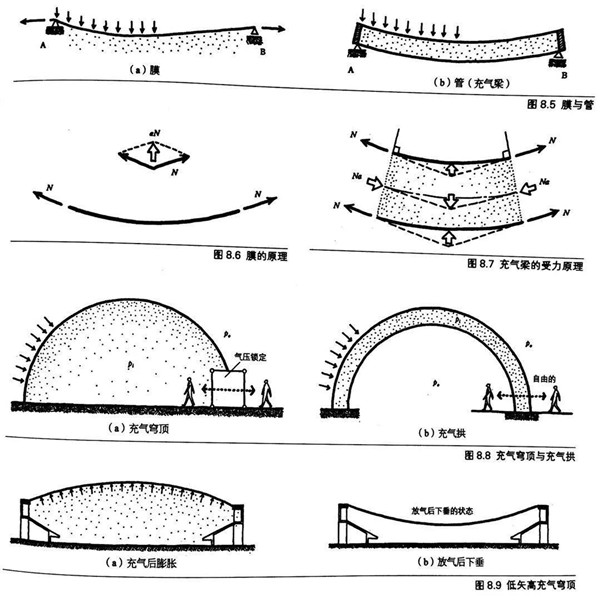

氣承式和氣脹管式受力原理簡圖
充氣膜結構建造方便、快速
最初用于軍用設施
Votta Byrdr從美軍雷達穹頂、兵營
和倉庫充氣膜結構的建造中積累了經驗
于1957年采用充氣膜建造了自家的游泳池簡易棚
第一次把這種結構形式帶入到大眾的建筑領域
以1970年大阪世博會為展示契機
膜結構因建造快速簡便
被眾多國家場館所采用
其中最具代表性的美國館和富士館都是充氣膜
▲ 大阪世博會上的美國館,1970
美國館的方案是由蓋格爾(D.Geiger)提出的
低拱度空氣膜結構，屬于氣承式
在長軸142米、短軸83.5米的橢圓形壓環內側
用索張拉膜材(聚氯乙烯噴涂的玻璃纖維布)
美國館穹頂的垂度非常低(僅1.6m)
垂度低的充氣穹頂受到的風荷載分布比較均勻(吸力)
這對保持膜結構形態和承載力的穩定非常有利

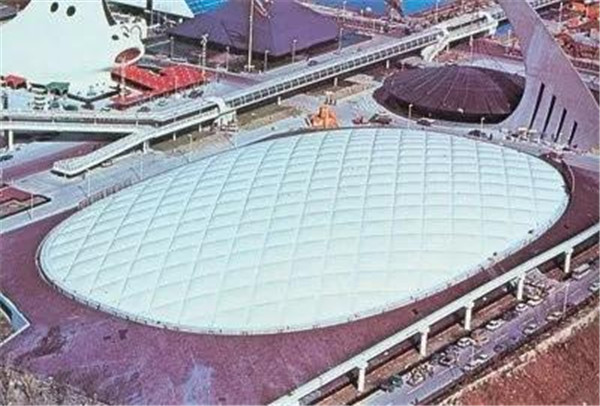

▲ 大阪世博會上的美國館,1970
與美國館不同
富士館是一種拱形的充氣膜
只對拱形管充氣
建筑物內部氣壓與室外氣壓相同
出入口不需要氣門鎖，完全自由
同時結合橫向索和纜風索
形成整體穩定的結構
充氣拱的管狀截面直徑約4m
膜材為噴涂有彈性橡膠的聚乙烯醇纖維布
充氣氣壓比室外大氣壓高800mm水柱
每個單元有16根拱，拱長均為72m
但每根拱的拱高和拱腳跨度不同
最終呈現出獨特的形狀
富士館以前所未有的結構系統和形態
震驚了世界

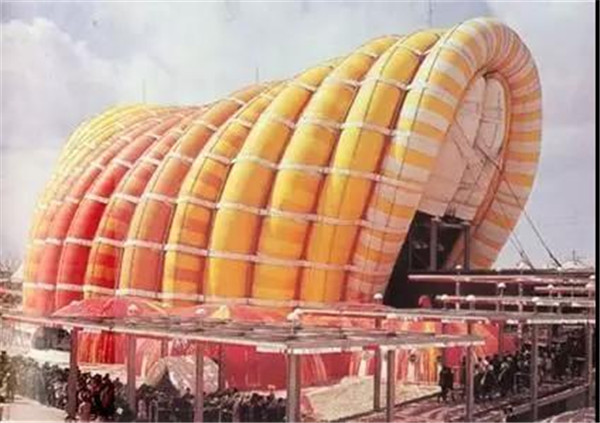

▲ 大阪世博會富士館,1970
建筑設計：村田豐，結構設計：川口衛
PTFE這種不可燃、高耐久性膜材的出現
為充氣膜形式的永久建筑提供了技術上的可行性

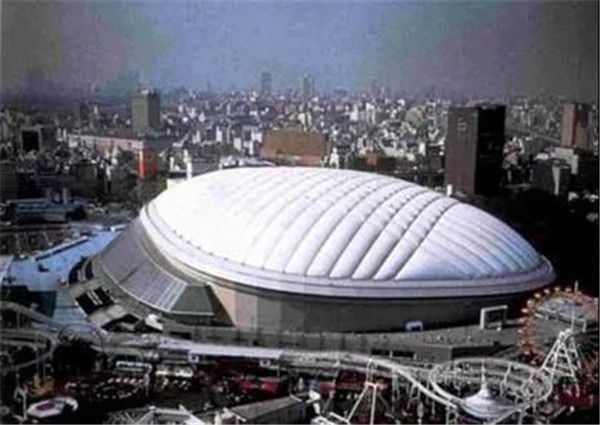

20世紀七八十年代
美國和加拿大建造了大量的
蓋格爾充氣膜(單層低矢高氣承式膜結構)的體育館
然而，由于充氣穹頂在風雪影響下
受損甚至倒塌的事故多次發生
且建筑維護費用高(維持氣壓和修補)
漸漸地充氣穹頂被其它形式的穹頂所取代
事故原因包括多種因素
膜材料壽命(通常20-30年左右)
風雪天氣的大幅降溫使得氣壓不穩定
低矢高穹頂易積雪
撓度大和積雪進一步增大的惡性循環
除雪困難等
▲ Hubert H. Humphrey Metrodome，蓋格爾設計
2010年因暴雪導致膜材撕裂，內部氣壓驟降而垮塌
04.
膜結構其它特性
相比與其它結構材料
膜還有一些獨特的性質
比如光特性(透光、遮光、泛光)、可折疊、可卷起
利用這些特點
能設計出更加有趣的結構

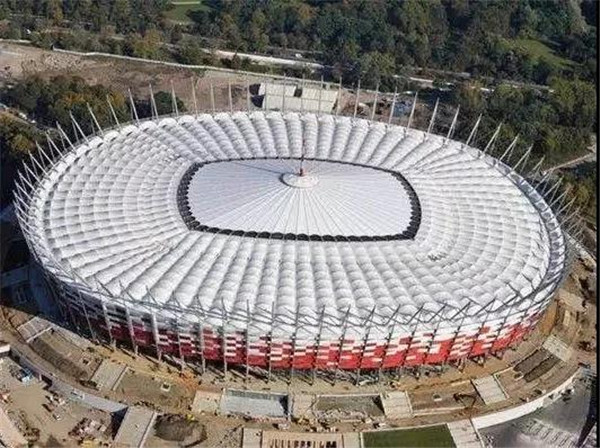

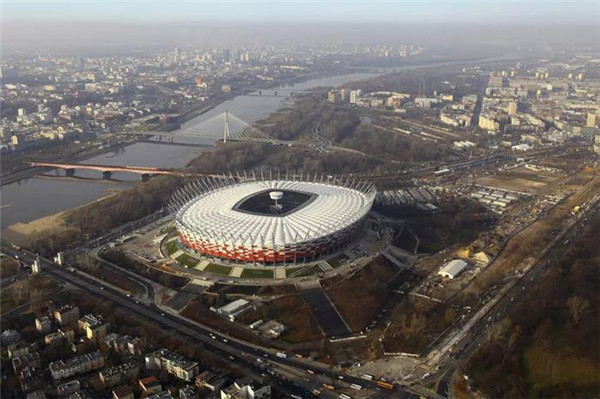

▲ 2012歐洲足球競標賽賽場，波蘭
利用膜的可展特性
實現屋蓋中心的開啟和封閉
以膜作為張拉材料的張拉整體結構
壓桿之間不直接連接

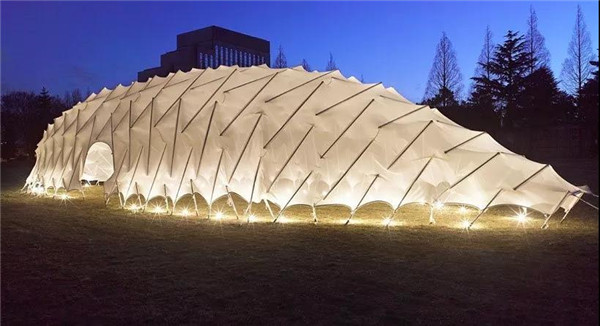

以膜構成的空間有無窮無盡的可能和魅力
綜合考慮功能與形態、造型與力
材料、系統、節點、織物裁剪、施工方法等等
膜結構設計也是一種妙趣橫生的探索過程
05.
膜結構案例欣賞

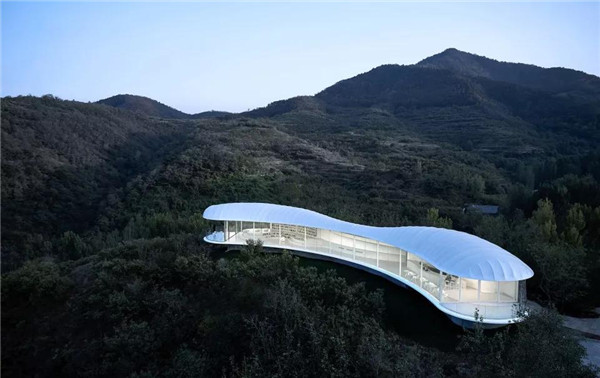

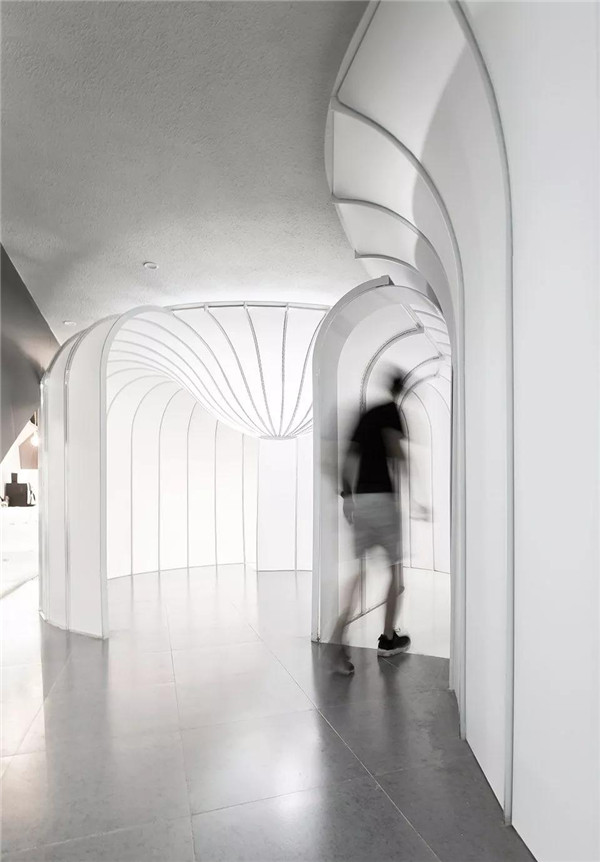

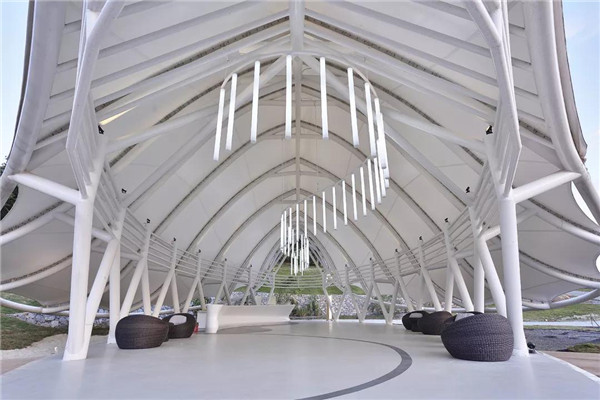

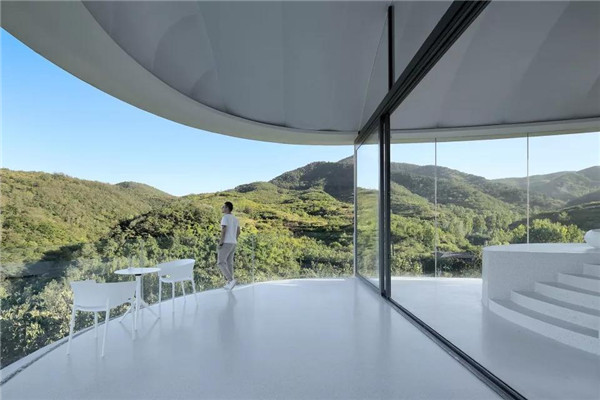

泰山九女峰書房
gad · line+ studio

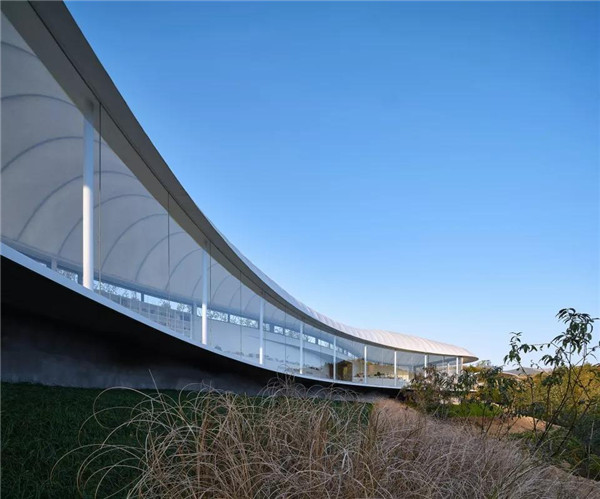

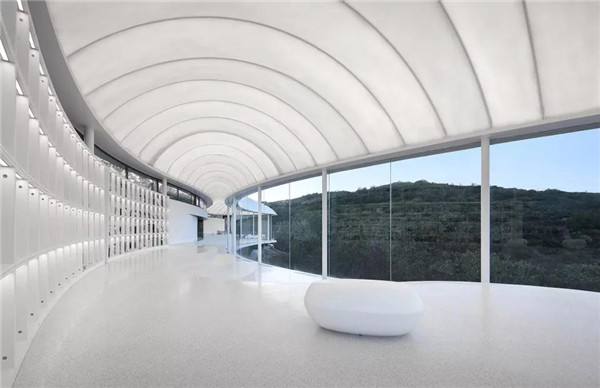

屋面內外的雙層白膜都由一序列尺寸漸變的拱形輕鋼龍骨張拉而成，精確保證了屋面異形造型的流暢、柔美、順滑。

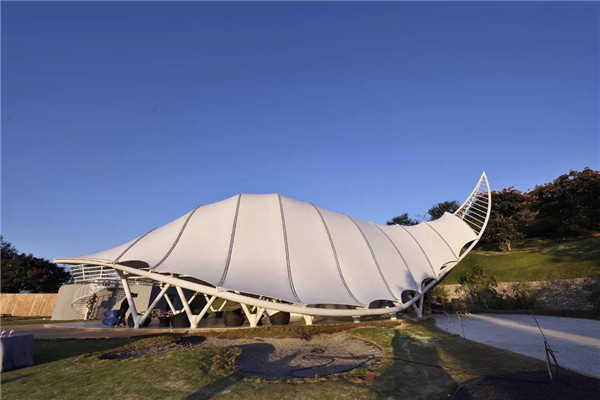

響沙灣蓮花酒店，內蒙古庫布齊沙漠
PLAT ASIA

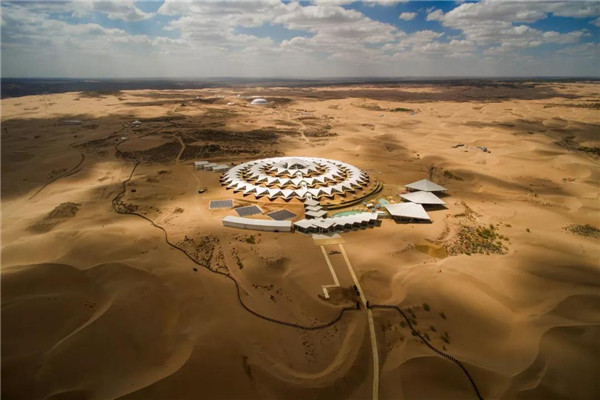

蓮花酒店位于中國內蒙古庫布齊沙漠的響沙灣。蓮花的形式源自浩瀚沙漠中沙丘的形式，膜結構不僅是一種視覺景觀，更承擔著室內遮陽的作用，預估在冷卻系統上能降低碳排放及電能的消耗。

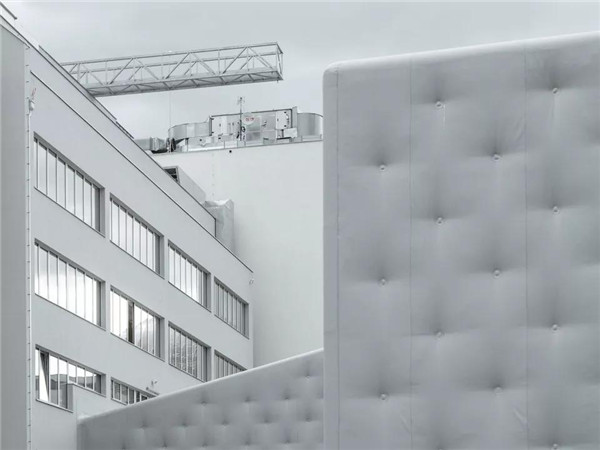

DOX+當代藝術中心
Petr Hájek Architekti
這棟建筑來自于對1970年代原有建筑的更新改造，鋼筋混凝土表面穿上一層柔軟的立面，塑料薄膜在極端嚴寒的天氣中不會因收縮而撕裂，并且當陽光照射表面溫度升高時，也不會失去張力。

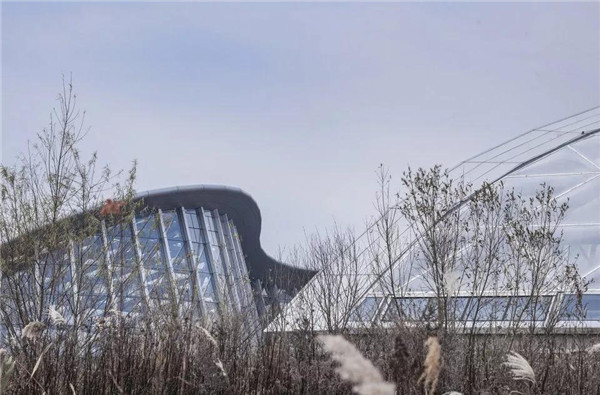

黑瞎子島北大荒現代生態園，黑龍江
上海建筑設計研究院有限公司，第一原創工作室

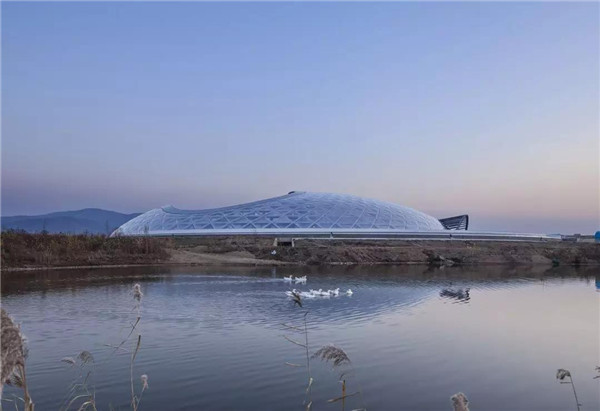

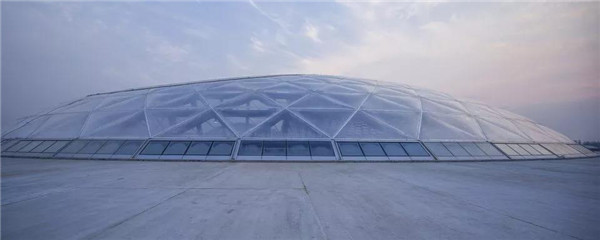

北大荒生態公園位于黑霞子島，自重極輕，熱工性能優異的三層ETFE氣枕作為表皮是整個建筑的特色。聚向的6m×6m氣枕形成的巨大三角向中心逐漸變小?？s小，使建筑形體的向心力增強，仿佛擁有堅固的磁場，壓縮了周邊的空間。
▲ 建筑表皮采用了熱工性能優異的三層ETFE氣枕
2014年FIFA世界杯 “馬內·加林沙”國家體育場，巴西
gmp

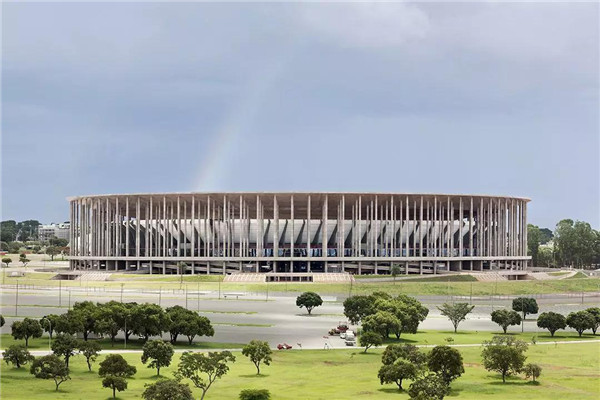

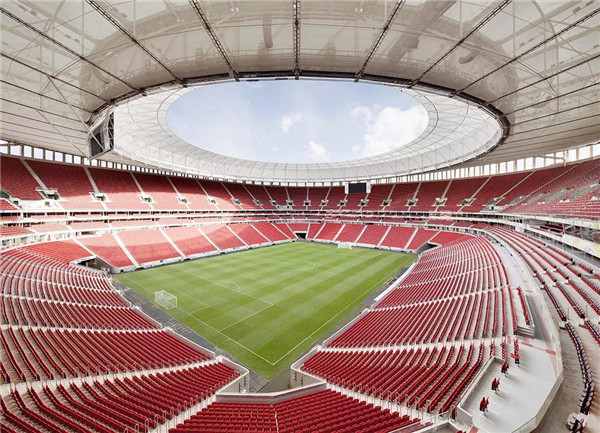

懸掛式屋面由雙層結構組成，通過混凝土壓力環固定。上層為半透明PTFE膜結構，下層為背面照明的膜結構。

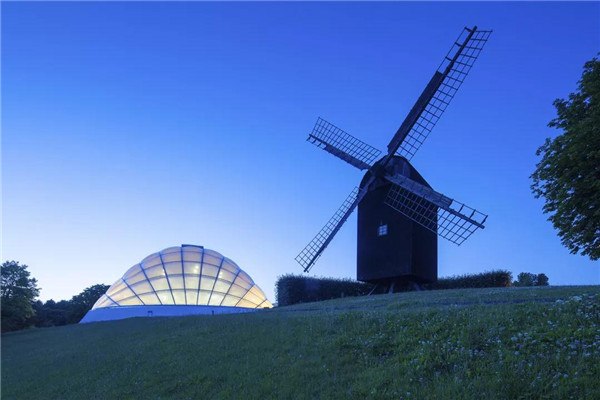

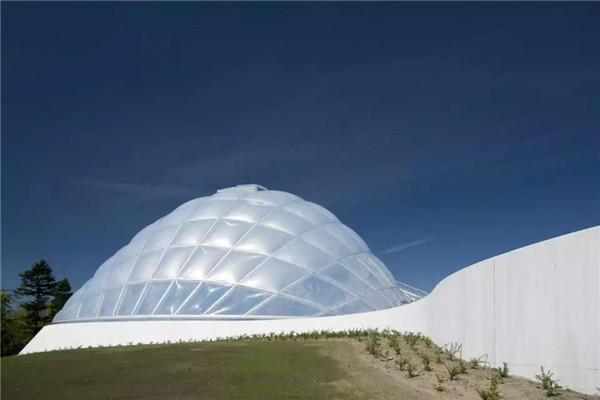

奧胡斯大學可持續發展溫室競賽溫室，丹麥
C. F. Møller

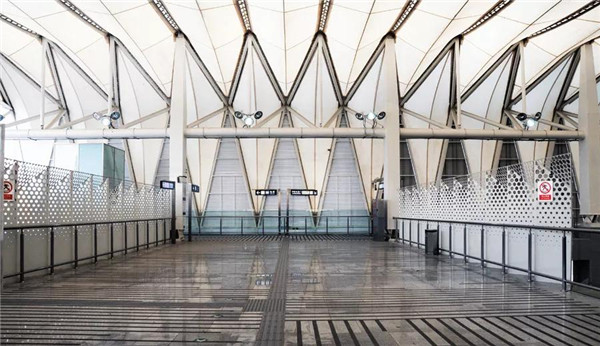

北京地鐵昌平線西二旗站
李興鋼建筑工作室

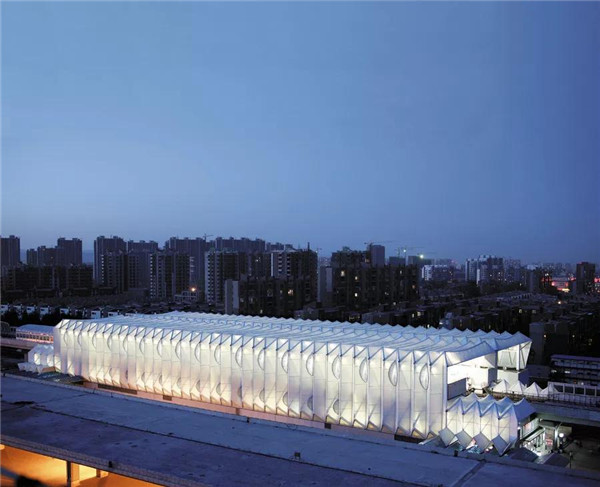

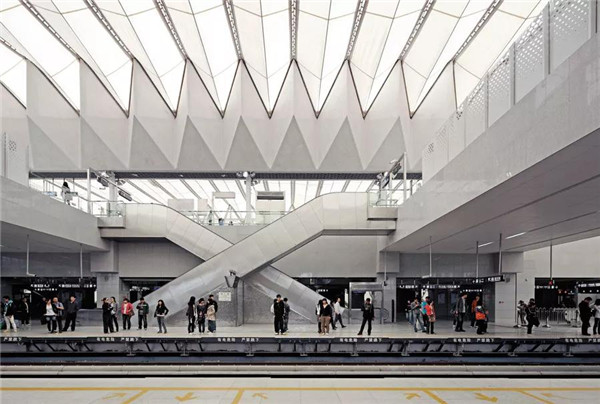

根據側式站臺的特征，車站采用了雙四邊形組合建筑斷面形式，并以PTFE膜結構作為屋面和立面維護材料和結構，實現了內部基本無柱的長向大空間。

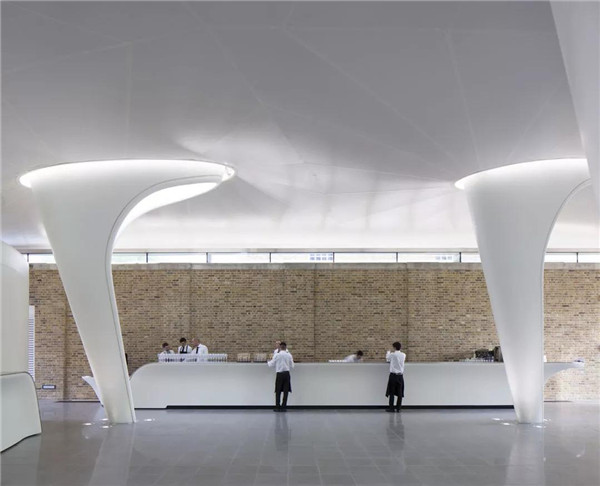

蛇形畫廊，英國
扎哈.哈迪德

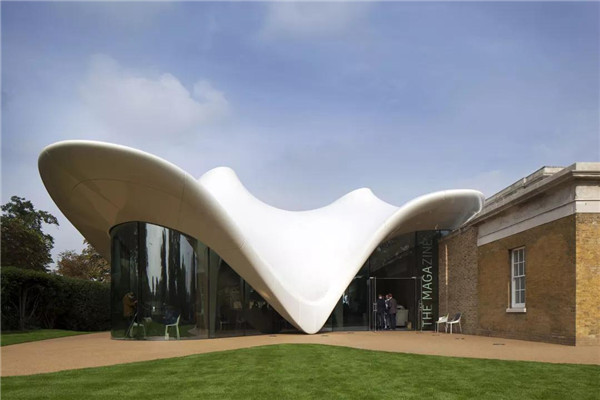

蛇形畫廊擴建由扎哈.哈迪德（Zaha Hadid）操刀，餐廳外面的白色殼體是玻璃纖維編織的紡織膜，外膜是PTFE涂層玻璃纖維布，內膜是有機硅涂層玻璃纖維布，外圈收口為玻璃鋼。
倫敦奧運會籃球館
Wilkinson Eyre Architects

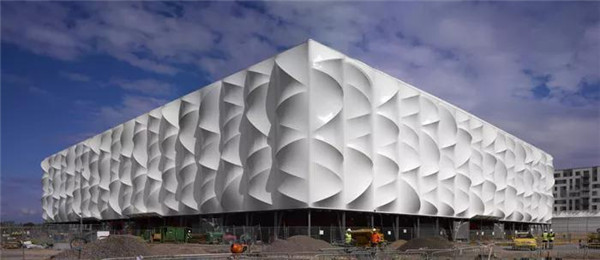

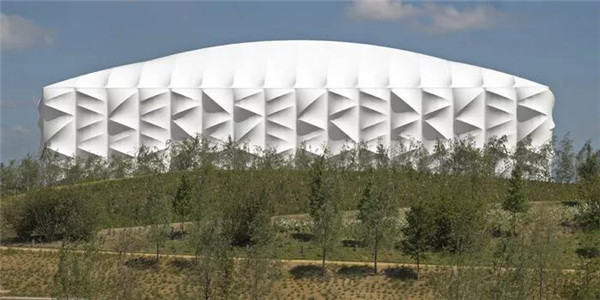

倫敦奧運會籃球館是奧運會歷史上最大的臨時場館。場館高30m，面積兩萬平方米，外敷可回收PVC膜，膜在后面的結構的作用下形成優美的起伏。透光的外表皮可以使得場館在白天可以非常少的依賴人工照明。

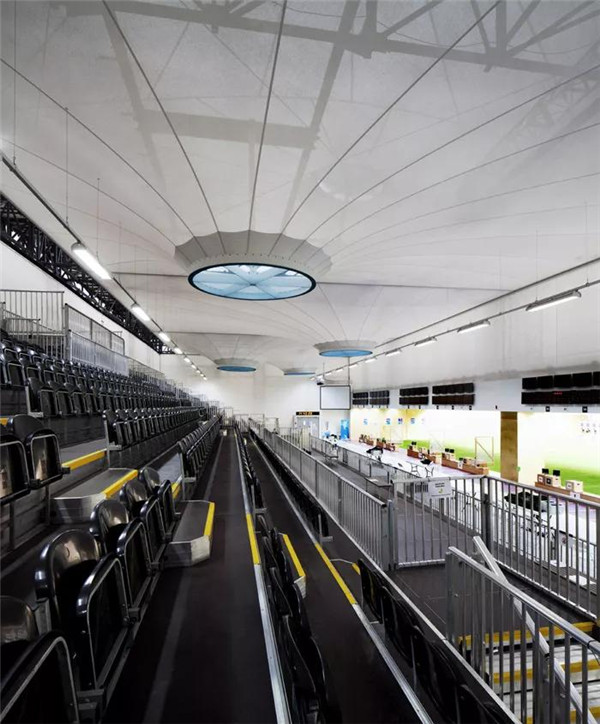

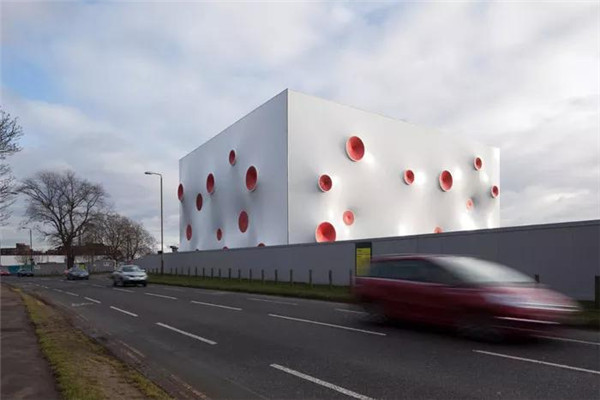

倫敦奧運會射擊場
Magma Architecture

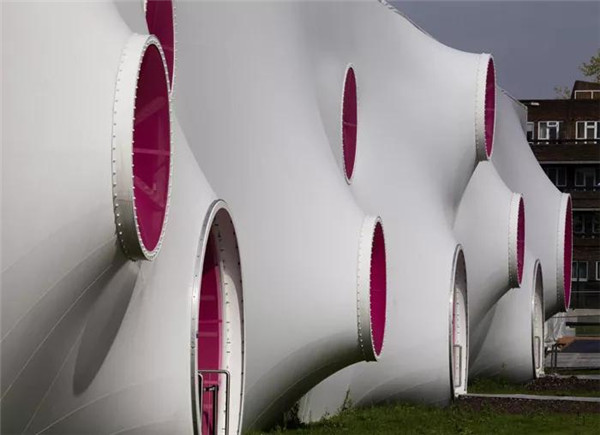

設計這項運動，觀眾的肉眼很難看輕，因此設計的重點希望通過動態的弧形空間表達出這個運動的動態和精密。白色的膜外皮上面點綴著彩色的開口，這些開口是節點，也可以消解風壓，并為場地通風，也有的充當著場地的出口。清新的外觀增強了奧運會的節日氣氛。

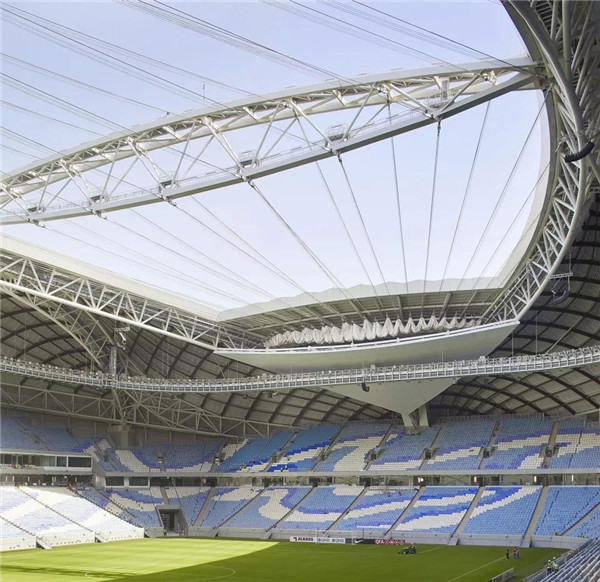

Al Janoub體育場，卡塔爾
Zaha Hadid Architects
體育場包含一個可調節屋頂，采用了褶皺式PTFE纖維包層和纜索，在展開時猶如船帆一般覆蓋在球場上方，在夏季時可提供蔭蔽的比賽環境。

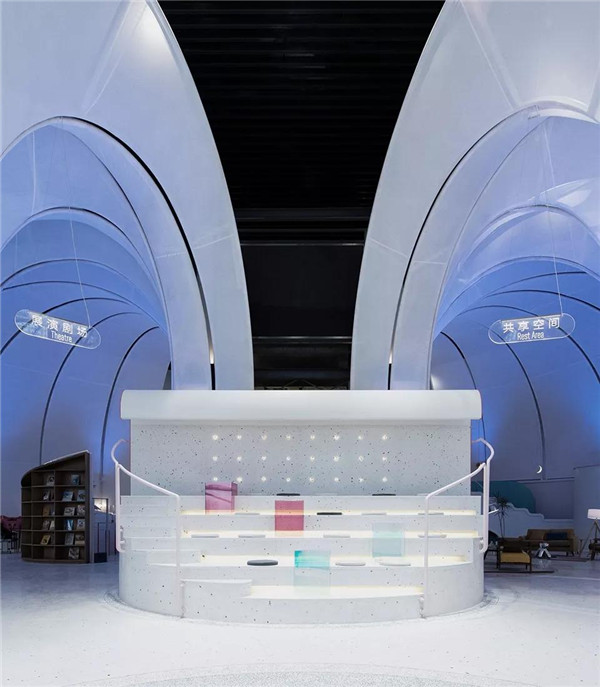

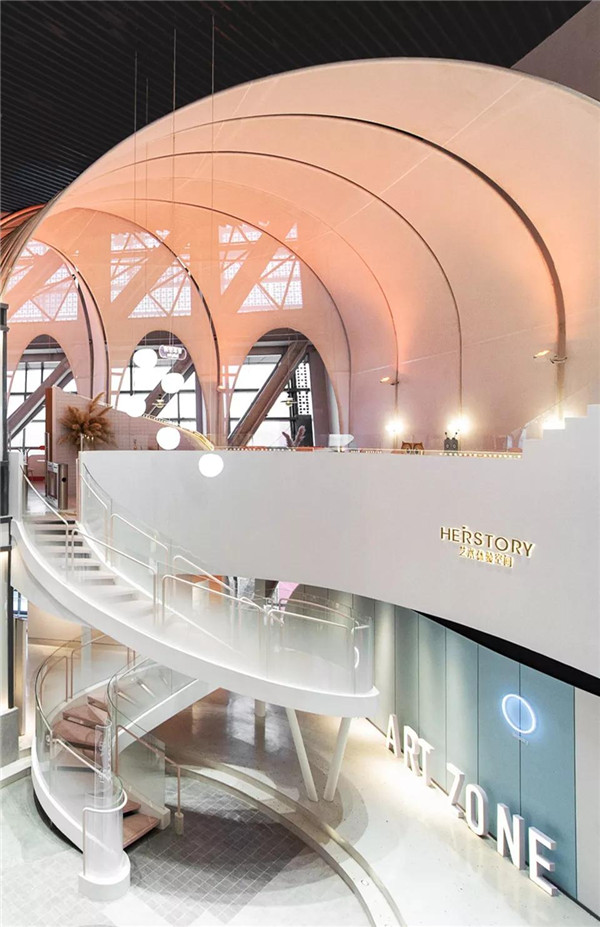

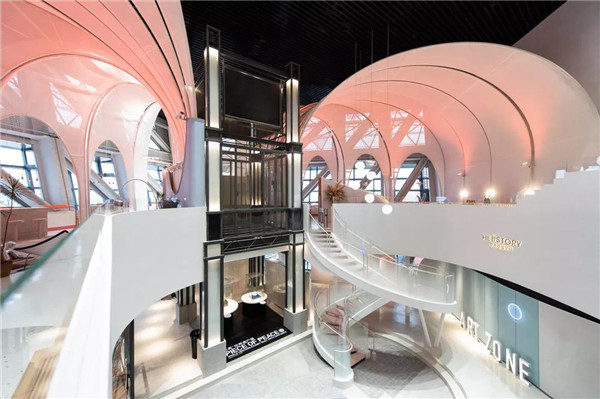

長風大悅城-會員空間
裸筑更新建筑設計事務所

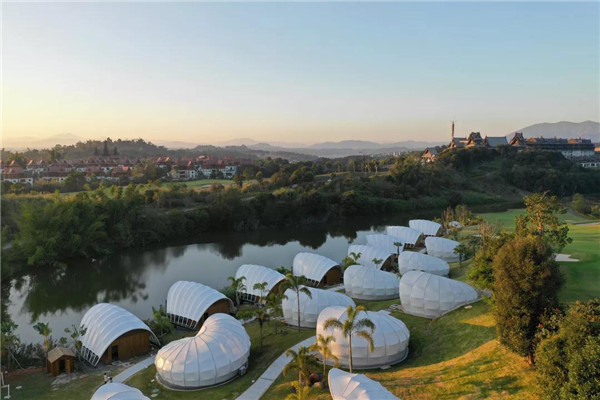

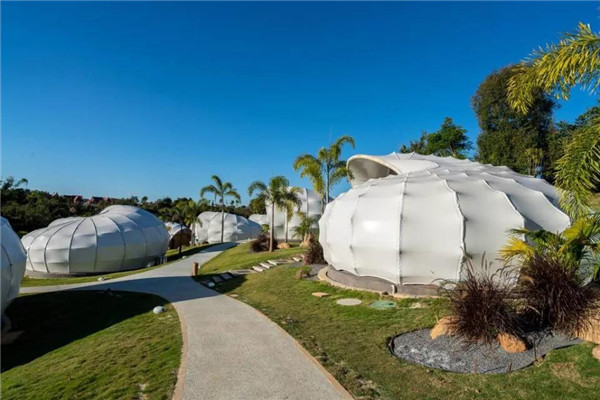

可見澤棲帳篷藝術酒店，云南
捷仕建筑

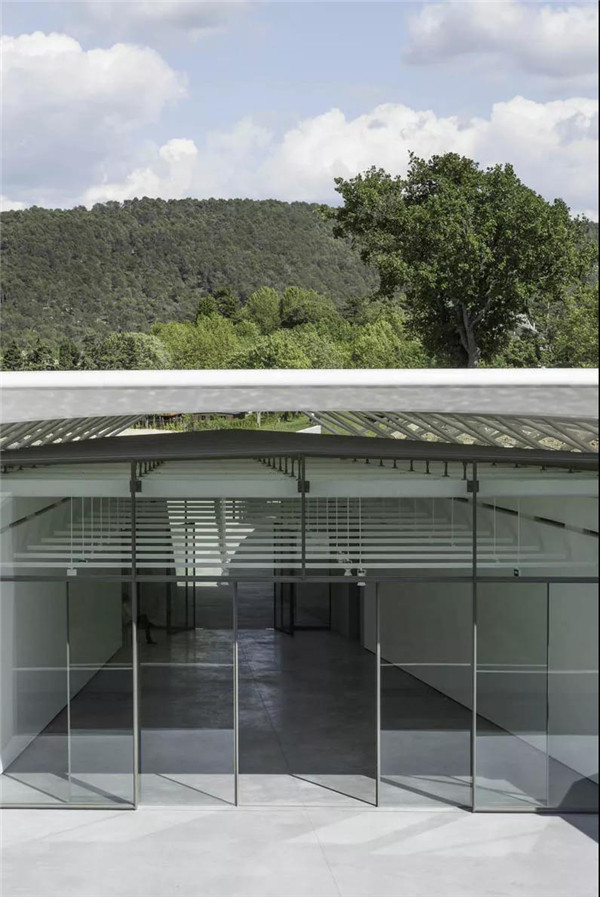

拉科斯堡藝術畫廊，法國
倫佐·皮亞諾工作室

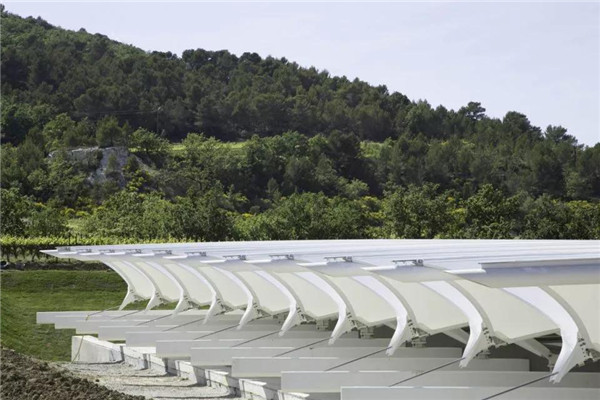

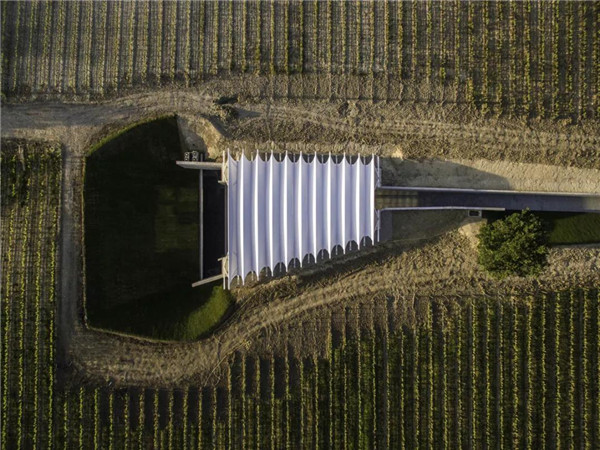

這個項目屹立在著名拉考特莊園的葡萄園的正中心。拱型結構回應了風景畫般的葡萄園分布，仿佛是要把風帆融入葡萄園。同時如同風箏一般，風帆飛揚再落下，同時凸顯出建筑的輕盈和水平感。

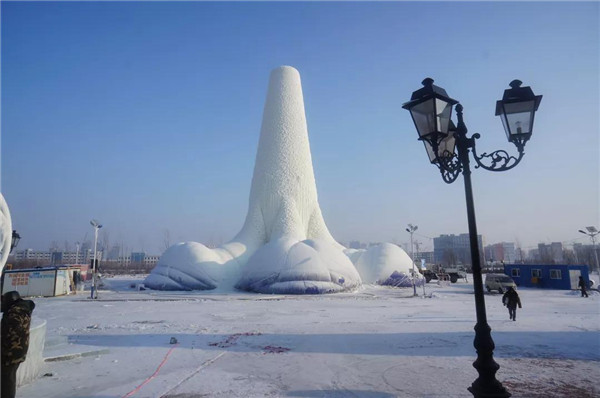

弗拉門戈冰塔，哈爾濱
埃因霍芬理工大學冰雪結構研究團隊 + 哈爾濱工業大學

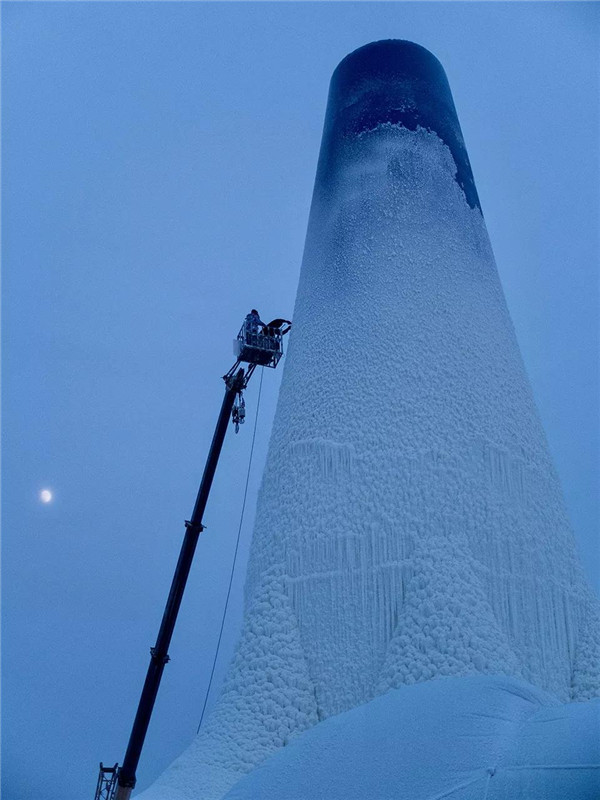

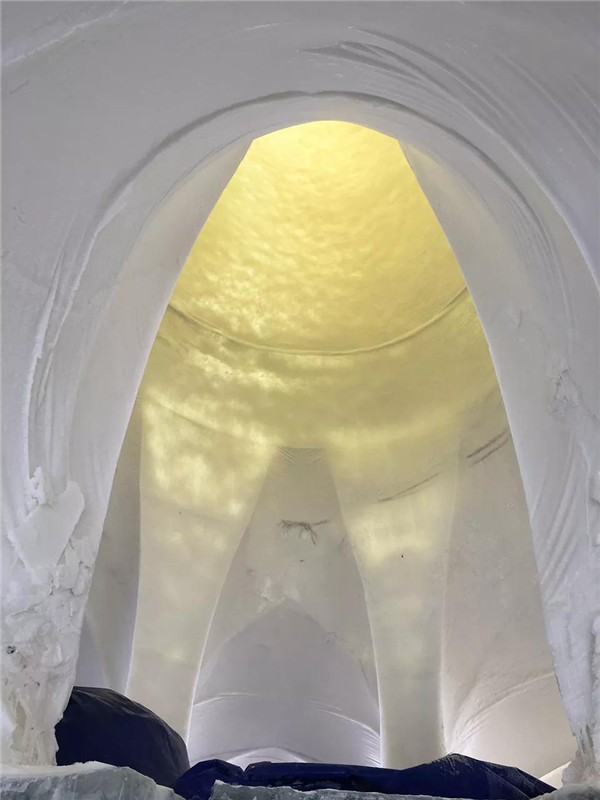

弗蘭門戈冰塔的設計，結合了東方傳統塔樓的形態和弗拉明戈舞蹈的動勢與優美，既體現了中外文化的融合，也是力與美相結合的表達。高達31米的冰殼，結構的建造是通過將復合冰材料噴在巨大的充氣膜上形成冰殼，平均厚度為25厘米。

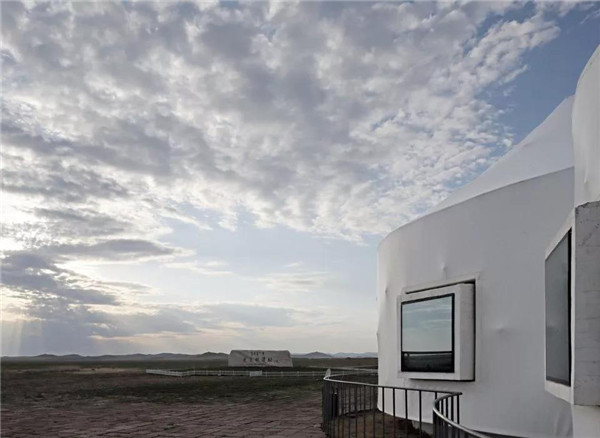

元上都遺址工作站，內蒙古
李興鋼建筑工作室
元上都遺址工作站位于元上都遺址之南，建筑形體朝向外側的連續弧形界面，罩以白色半透明的PTFE膜材，為建筑提供了必要保溫的同時，又能引發蒙古包的聯想，帶來草原上臨時建筑的輕盈感，從而最大限度的降低對遺址環境的干擾。
